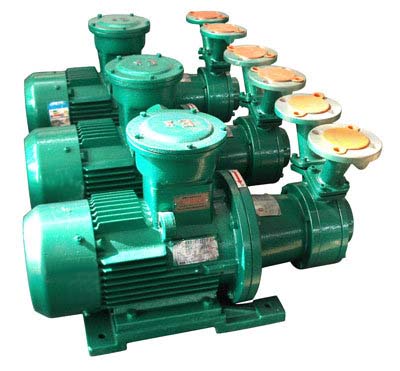

MT-W磁力旋渦泵 |
 |
MT-W磁力旋渦泵概述
MT-W型磁力驅動旋渦泵（簡稱磁力旋渦泵）是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理、工藝先進、具有全密封、無泄漏、低流量、高揚程、耐腐蝕的特點，其性能達到國外同類產品的先進水平。磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、剛玉陶瓷，不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。
磁力旋渦泵（也稱渦流泵）是一種葉片泵。主要由葉輪、泵體和泵蓋組成。葉輪是一個圓盤，圓周上的葉片呈放射狀均勻排列。泵體和葉輪間形成環形流道，吸入口和排出口均在葉輪的外圓周處。吸入口與排出口之間有隔板，由此將吸入口和排出口隔離開。我們將泵內的液體分為兩部分：葉片間的液體和流道內的液體。當葉輪旋轉時，在離心力的作用下，葉輪內液體的圓周速度大于流道內液體的圓周速度，故形成 “環形流動”。又由于自吸入口至排出口液體跟著葉輪前進，這兩種運動的合成結果，就使液體產生與葉輪轉向相同的“縱向旋渦”。因而得到旋渦泵之名。需要特別指出的是，液體質點在泵體流道內的圓周速度小于葉輪的圓周速度。在縱向旋渦過程中，液體質點多次進入葉輪葉片間，通過葉輪葉片把能量傳遞給流道內的液體質點。液體質點每經過一次葉片，就獲得一次能量。這也是相同葉輪外徑情況下，旋渦泵比其它葉片泵揚程高的原因。并不是所有液體質點都通過葉輪,隨著流量的增加，“環形流動”減弱。當流量為零時，“環形流動”最強，揚程最高。由于流道內液體是通過液體撞擊而傳遞能量。 |
磁力旋渦泵特點
1.高揚程.小流量.比轉數一般小于40
2.結構簡單.體積小.重量輕
3.具有自潤滑回路.減小葉輪徑向力
4.采用懸臂葉片.減小葉輪徑向力
5.隨輸送介質黏度增加,泵的效率急劇下降,因而介質度應不大于5×10-6 M3 S。
|
磁力旋渦泵型號意義
例如：MT-W20-65
MT-W——磁力驅動旋渦泵
20?? ——泵進出口直徑(mm)
65?? ——工作揚程(m)
|
| |
型 號 |
口徑 |
流量
(m3/h) |
揚程
(m) |
電機
功率
(kw) |
電壓
(v) |
材質 |
進口
(mm) |
出口
(mm) |
MT-W20-20 |
20 |
20 |
0.72 |
20 |
0.75 |
380 |
不銹鋼 |
MT-W20-40 |
20 |
20 |
0.75 |
40 |
1.1 |
380 |
不銹鋼 |
MT-W20-65 |
20 |
20 |
0.72 |
65 |
2.2 |
380 |
不銹鋼 |
MT-W25-25 |
25 |
25 |
1.44 |
25 |
1.1 |
380 |
不銹鋼 |
MT-W25-40 |
25 |
25 |
1.44 |
40 |
5 |
380 |
不銹鋼 |
MT-W25-75 |
25 |
25 |
1.44 |
75 |
4 |
380 |
不銹鋼 |
MT-W32-30 |
32 |
32 |
2.88 |
30 |
2.2 |
380 |
不銹鋼 |
MT-W32-50 |
32 |
32 |
2.88 |
50 |
3 |
380 |
不銹鋼 |
MT-W32-75 |
32 |
32 |
2.88 |
75 |
7.5 |
380 |
不銹鋼 |
MT-W32-120 |
32 |
32 |
2.88 |
120 |
11 |
380 |
不銹鋼 |
MT-W40-40 |
40 |
40 |
5.4 |
40 |
4 |
380 |
不銹鋼 |
MT-W40-90 |
40 |
40 |
5.4 |
90 |
11 |
380 |
不銹鋼 |
MT-W50-45 |
50 |
50 |
9 |
45 |
7.5 |
380 |
不銹鋼 |
MT-W65-50 |
65 |
65 |
14.4 |
50 |
15 |
380 |
不銹鋼 |
注:表中每個型號都可配防爆電機 |
| |

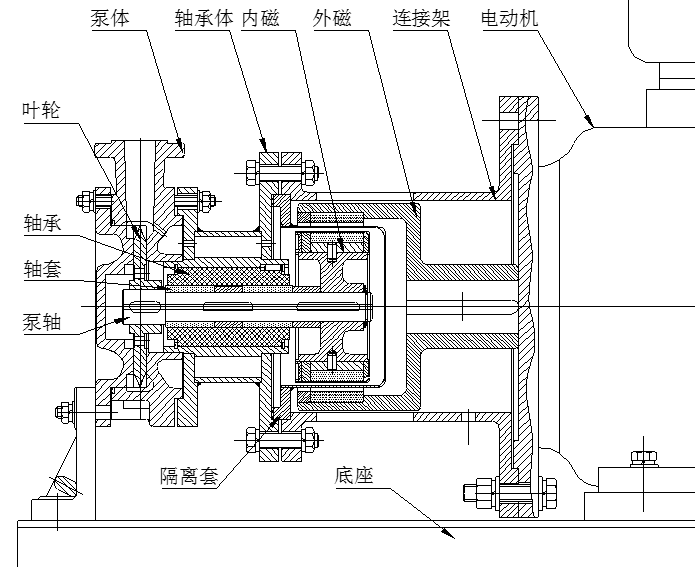

| 磁力旋渦泵結構示意圖 |
 |
|
| |
|
